Siin tuleb juhtum ühelt meie kliendilt, talle kuulub tehas, mis toodab plastpudeleid ja plastämbreid. Nüüd on suvekuud lähenemas, ta nõuab tehase töökotta konditsioneeri paigaldamist. Siin on mõned põhiandmed tema tehase. 60 töötajate kohta, maapind 2700 ㎡, kõrgus 8 meetrit, siseruumide sihttemperatuur on 25–30 kraadi, värske õhu suhe 5%, õhuringluse suhe 4–6 korda, nii et kui palju kilovatti see jahutusvõimsus peaks olema?
1. Ruumi maht=2700 ㎡×8 meetrit=21,600 m³
2. Õhuvoolukiirus=21,600 m³×5%×4~6 korda=4,320 6,480 m³/h, värske õhu suhte põhjal 5%
3. Jahutuskoormuse hinnang (arvestades personali, seadmeid, ümbrisstruktuuri, värsket õhku)
Hindame seadme jahutuskoormust vastavalt tööstuse kogemustele
Plastikust töökoja jahutuskoormuse kontrollväärtus 150~250 W/m²
Suur personali tihedus (60 inimest), seadmete soojus, võtame 220 W/m² on turvalisem
Jahutusvõimsus=2700 m² × 220 W/m²=594 000 W=594 kW
Ettepanekud:

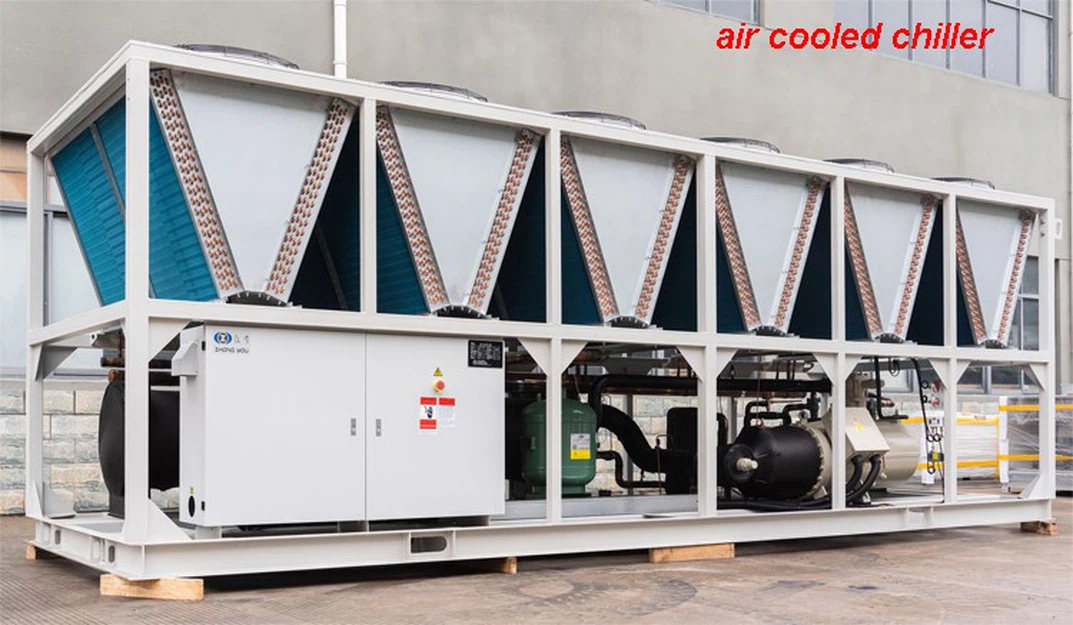

1. Jahutite arv: soovitatav on kasutada kahte 300 kW võimsusega-õhkjahutusega kruvijahutit (liigsuse ja aja{3}}jagamiseks)

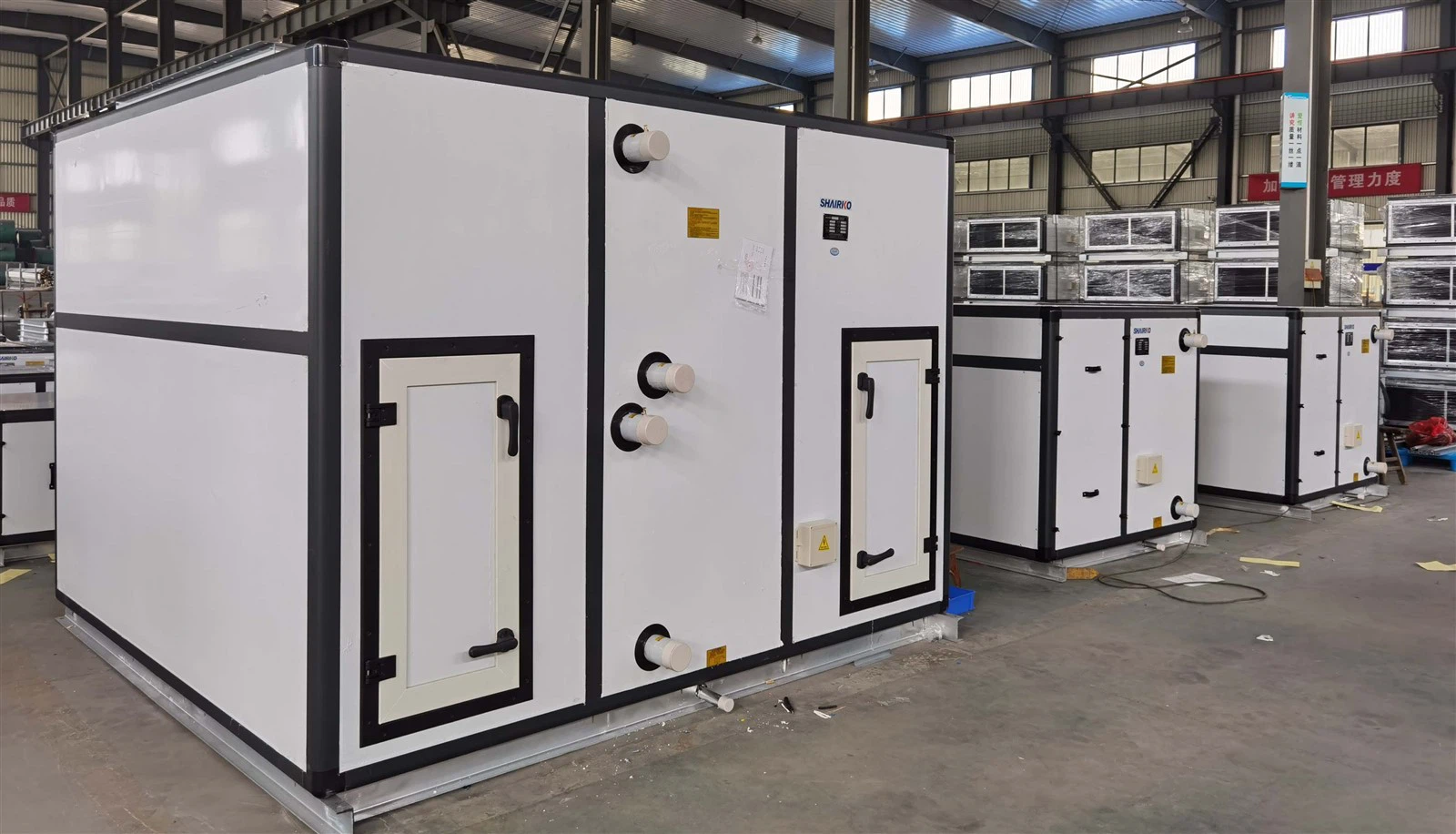

2. Terminalseadmed: umbes 3–4 ühikut suurt õhutöötlusseadet (umbes 15 000 m³/h) või hajutatud mitu keskmise suurusega{5}}üksust
3. Värske õhu töötlemine: teostage tsentraliseeritud värske õhu töötlemine vastavalt õhuvahetuste arvule või seadistage värske õhu osaga AHU
4. Vajalik ruum: jahutustorni pole vaja, see võtab enda alla kompaktse ala ja hilisem hooldus on suhteliselt lihtne
